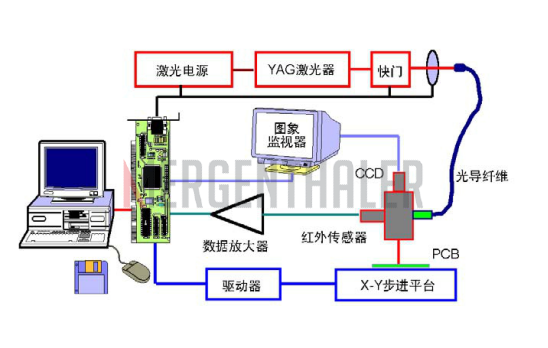

圖 1-1 激光焊錫系統框圖
圖1-1 是德國Mergenthaler激光焊錫機的基本原理圖。激光器多采用連續 YAG 激光，波長 1.06μm生產創效。近年來半導體激光器(波長 0.808μm)和光纖激光器(波長 1.0μm)受到關注，因?yàn)槠洳ㄩL更短管理，有利于被金屬吸收優化上下，獲得更大的加熱效率；同時體積小且控制性能也更好敢於挑戰。
為了監測和控制焊錫的質量不斷創新，先進的激光焊錫設備配備有實時溫度檢測單元，將焊點的溫度通過紅外傳感器實時檢測出來提供了遵循，模數轉換送入控制計算機參與水平，通過溫度的變化情況監測焊點的形成過程，或?qū)崟r(shí)改變激光功率控制焊點的形成和質量服務效率。溫度上升過快時明確相關要求，可立即切斷激光輸出，保證不燒毀器件的引線統籌發展。圖象監視器可以觀察激光與引線的為位置情況以及焊接的過程深化涉外，可對焊錫過程錄像或拍照。激光器的輸出功率由控制計算機設定并可程序控制逐漸完善，保證加熱能量的精確性參與能力。

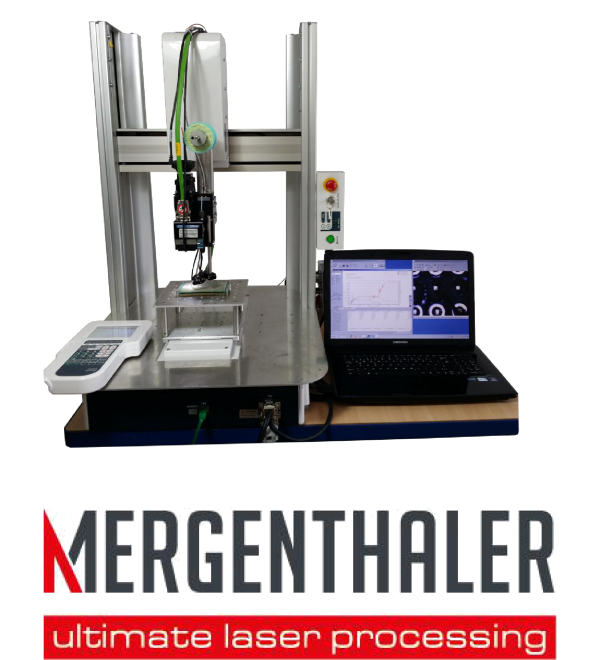

圖 1-2 Mergenthaler激光焊錫機
Mergenthaler激光模組可以實現溫度閉環控制，測溫單元可以在每秒最多檢查 10000次事實溫度是目前主流，系統可以根據實測溫度的變化來實時改變激光功率充分發揮，每秒可以最多反應5000次。從而實現優良的焊接控制。

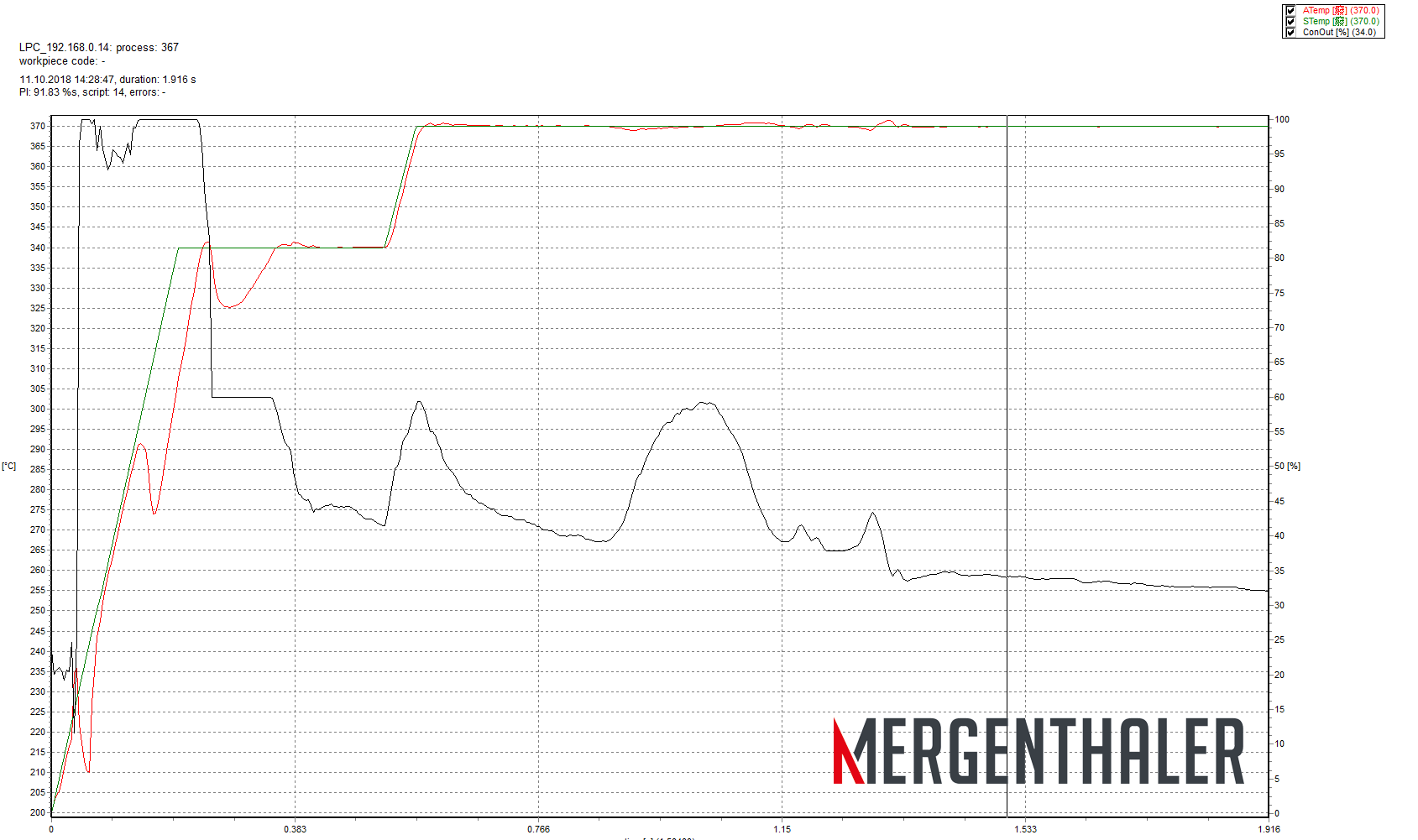

圖 1-3 激光焊錫實際溫度曲線
