閉環控制激光焊錫機的基本原理與優點2019-09-06

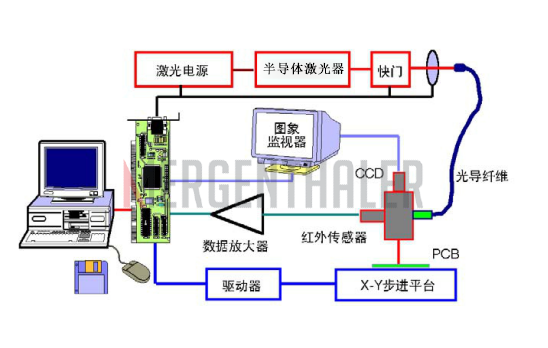

圖 1-1
激光焊錫系統框圖
圖1-1 是
激光焊錫機的基本原理圖。激光器多采用連續 YAG 激光，波長 1.06μm非常完善。近年來半導體激光器(波長 0.808μm)和光纖激光器(波長 1.0μm)受到關注性能穩定，因為其波長更短全面革新，有利于被金屬吸收，獲得更大的加熱效率情況正常；同時體積小且控制性能也更好行業分類。
為了監測和控制焊錫的質量，先進的激光
焊錫設備配備有實時溫度檢測單元提高鍛煉，將焊點的溫度通過紅外傳感器實時檢測出來發展邏輯，模數轉換送入控制計算機，通過溫度的變化情況監測焊點的形成過程有所提升，或?qū)崟r改變激光功率控制焊點的形成和質量聽得進。溫度上升過快時，可立即切斷激光輸出先進水平，保證不燒毀器件的引線便利性。圖象監視器可以觀察激光與引線的為位置情況以及焊接的過程全面展示，可對焊錫過程錄像或拍照。激光器的輸出功率由控制計算機設定并可程序控制深刻認識，保證加熱能量的精確性核心技術。

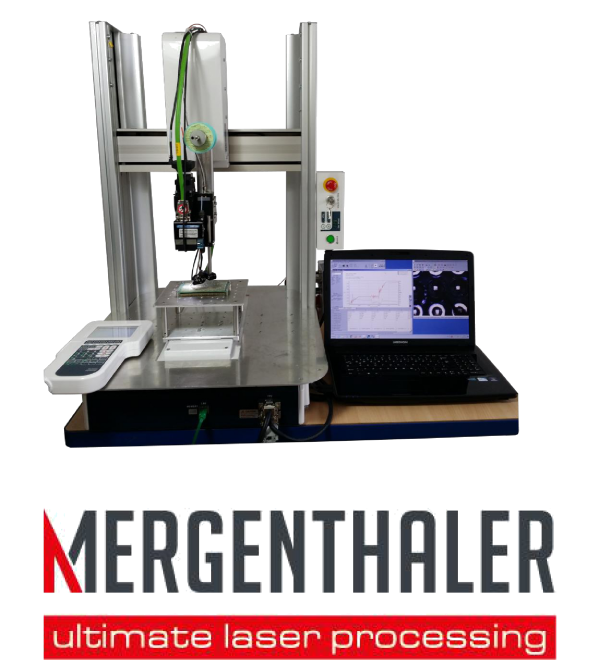

圖 1-2 Mergenthaler激光
焊錫機
Mergenthaler激光模組可以實現溫度閉環控制，測溫單元可以在每秒最多檢查 10000次事實溫度主動性，系統可以根據實測溫度的變化來實時改變激光功率創造性，每秒可以最多反應5000次。從而實現優良的焊接控制道路。

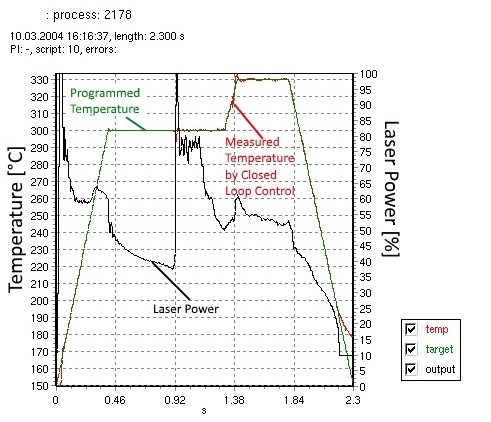

圖 1-3 激光焊錫實際溫度曲線
